Как быстро выбрать комплект автоматики для приточки
Подбираем комплект автоматики для своей приточной установки
Невсегда есть возможность поставить готовый блок приточной или приточно вытяжной установки, в некоторых случаях это даже избыточно.
В этом случае на помощь нам приходит варант подбора необходимых частей приточно вытяжной установки самостоятельно, в том числе и автоматики, которая в свою очередь обеспечит автономную работу системы вентиляции.
В рамках этой статьи, остановимся на подборе оборудования для компановки щита автоматизации вашей будущей вентиляции.
С чего начать подбор комплекта автоматики для приточной установки?
Решить, что будет входить в состав вашей ПВУ и как управлять всем этим хозяйством.
Разделим их услвно на простые и сложные.
К протсым отнесём следующие два варианта.
Вариант 1. Простая приточная установка с электрическим нагревателем в канале воздуховода.
Состав автоматики:
1. Контроллер. Подходят "М3-Сити2", "М3-Сити2L", "Атлас"
2. Регулятор скорости вентилятора, например CTY-1.8A У данного регулятора есть аналоговый вход 0-10В, что позволит плавно менять скорость вращения вентилятора;
3. Контактор подобранный по мощности ТЭНа;
4. Радиатор и твердотельное реле, также подобранное по мощности ТЭНа, термопаста - для обеспечения надежного теплоотвода от твердотельного реле к радиатору;
5. Датчики температуры;
6. Датчики перепада давления, для контроля засоренности фильтра, исправности вентилятора;
7. Блок питания на 24В DC, если выбран контроллер Атлас;
8. Электропривод с возвратной пружиной для открытия клапана;
9. Панель управления ПУ-3.
Вариант 2. Простая приточная установка с водяным нагревателем в канале воздуховода.
Состав автоматики:
1. Контроллер. Подходят "М3-Сити2", М3-Сити2L", Атлас;
2. Регулятор скорости вентилятора, например CTY-1.8A У данного регулятора есть аналоговый вход 0-10В, что позволит плавно менять скорость вращения вентилятора;
3. Насос;
4. Регулирующий подачу воды клапан с входом 0-10В;
5. Датчики температуры обратной воды, канальный;
6. Датчики перепада давления, для контроля засоренности фильтра, исправности вентилятора;
7. Блок питания на 24В DC, если выбран контроллер Атлас;
8. Электропривод с возвратной пружиной для открытия клапана;
9. Панель управления ПУ-3.
К сложным системам приточно выятжной вентиляции, относим системы в которых используется одновременно несколько нагревателей, рекуператор, охладитель, возможно увлажнитель или контроль датчика CO2
Для таких систем, в линейке выпускаемого оборудования есть контроллер "Атлас", именно он способен взять на себя управления всем выше перечисленным, контролировать работу каждого исполнительного устройства и своевременно уведомить пользователя, если что-то пошло не так.
Базовый состав автоматики для универсальных и сложных систем приточно вытяжной вентиляции
1. Контроллер "Атлас";
2. Блок питания на 24В DC, мощность подбирается исходя из нагрузки подключаемых к контролеру устройств;
3. Датчики температуры (Канальный, Накладной\обратной воды, Наружный \ Уличный);
4. Панель управления ПУ-3;
5. Датчик перепада давления для мониторинга работы вентиляторов, загрязненности фильтра;
6. Регулятор скорости вентилятора или частотный регулятор для управления вентиляторами;
7. Электропривод воздушной заслонки с возвратной пружиной;
8. Контактор, твердотельное реле, радиатор, термопаста для работы с электронагреваетелем;
9. Насос для водяного калорифера;
10. 3-х ходовой клапан с электпроприводом для водяного калорифера;
11. Выключатели автоматические, подобранные по вашему проекту;

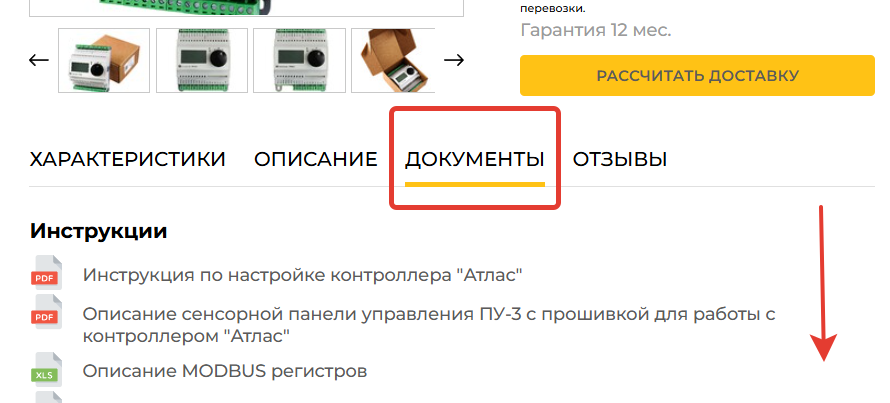

В зависимости от выбранного контроллера, вы можете использовать готовые электрические схемы включения, их найти можно в разделе "Документы" в карточках товара.
Итак, в статье мы рассмотрели наиболее частые варианты существющих приточно вытяжных установок и набора автоматики для них.
