Контроллер "М3-Сити" для приточной вентиляции
ДАННАЯ МОДЕЛЬ КОНТРОЛЛЕРА СНЯТА С ПРОИЗВОДСТВА, КАРТОЧКА ТОВАРА ОТКРЫТА ДЛЯ ОЗНАКОМЛЕНИЯ С ДОКУМЕНТАЦИЕЙ ИЛИ ОБНОВЛЕНИЯ ПО.
Контроллер М3-Сити для приточной установки с водой или ТЭНом.

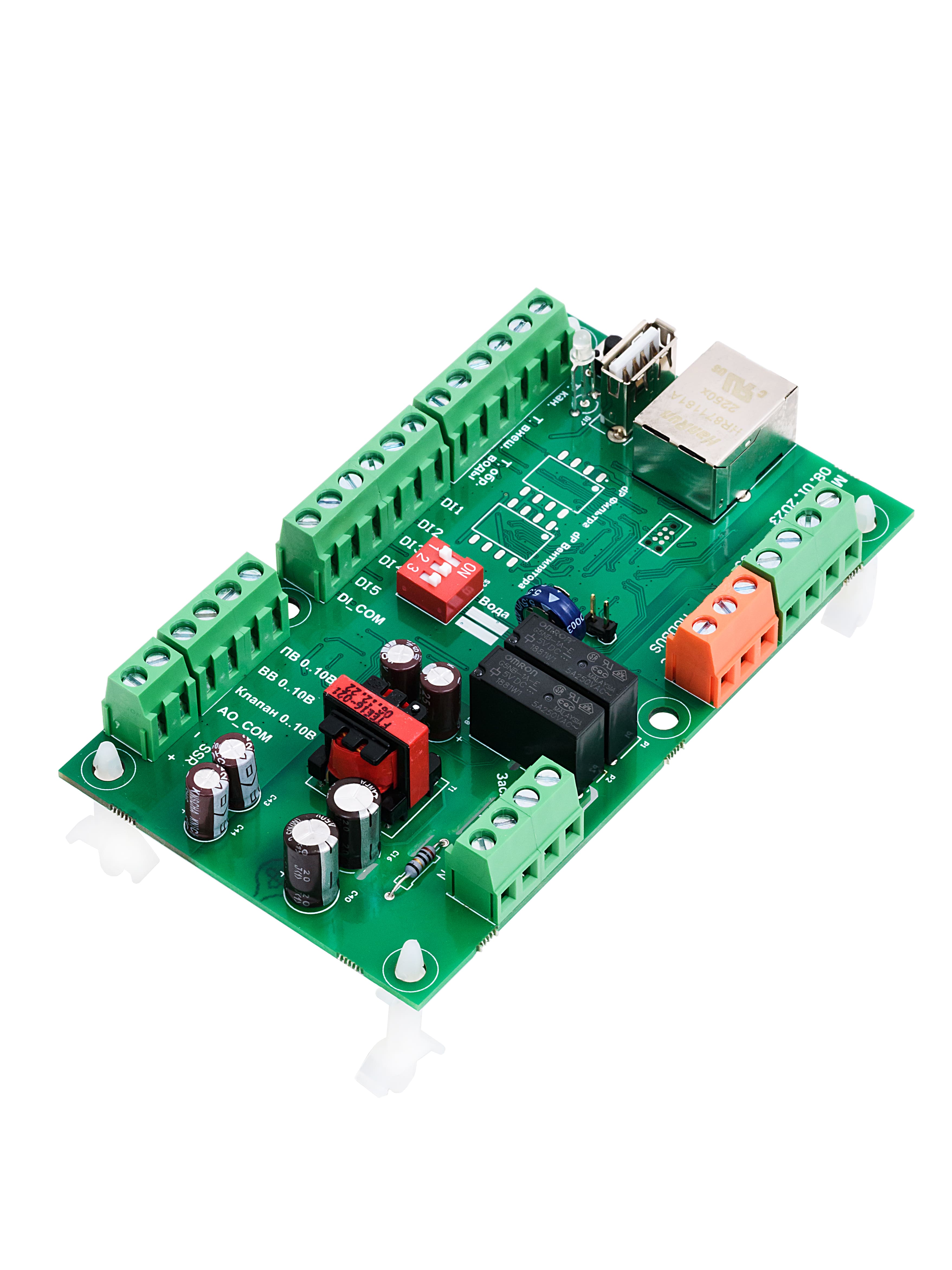

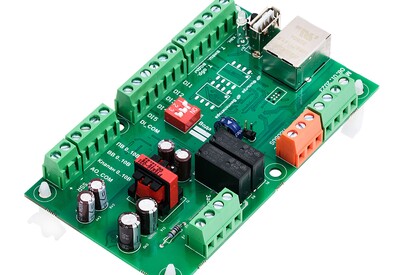

Контроллер «М3-Сити» предназначен для управления приточной установкой с электрическим нагревателем (ТЭН) или водяным нагревателем. Контроллер применяется в паре с выносной панель управления, модель ПУ-3.
Контроллер устанавливается на пластиковые стойки из комплекта, в корпус приточной установки или в электрощите таким образом, чтобы обеспечить надежную фиксацию печатной платы контроллера.
Обзорное Видео. Займет чуть больше 20 сек.
Габаритный размер контроллера (Печатной платы)
Длина 122мм
Ширина 70мм
Высота пластиковой стойки должна обеспечивать расстояние от поверхности до нижней части платы не менее 15мм.
Для установки платы на пластиковые стойки из комплекта, необходимо просверлить отверстия диаметром 4,3~4,5мм на подготовленной площадке внутри установки или в выбранном Вами месте.
Режим работы, с каким типом нагревателя будет работать контроллер, определяется положением рычажка на Дип-Переключателе.
Описание клемм контроллера М3-Сити
| Клеммники контроллера М3-Сити | Описание |
| A,B,C,+12 | Подключение к панели управления ПУ-3 |
| A,B,C | Подключение внешний MODBUS |
| Заслонки | Подключение заслонок (220В) Релейный выход (5A, 250AC) |
| Насос | Подключение насоса (220В) Релейный выход (5A, 250AC) |
| F,N | Питание контроллера ~ 220В, 50Гц |
| Tкан. | Подключение канального датчика температуры NTC 10k |
| T.внешн. | Подключение уличного датчика температуры NTC 10k |
| T.обр.воды | Подключение датчика температуры обратной воды, NTC 10k |
| DI 1 | Авария вентилятора приточного (НЗ- состояние при штатной работе) |
| DI 2 | Авария вентилятора вытяжного (НЗ- состояние при штатной работе) |
| DI 3 | Угроза замерзания по термостату / перегрев электронагревателя (НЗ- состояние при штатной работе) |
| DI 4 | Засорение входного фильтра (НЗ- состояние при штатной работе) |
| DI 5 | Сигнал ПОЖАР (НЗ- состояние при штатной работе) |
| DI_com | Общий для цифровых входов DI 1. .DI 5 |
| ПВ 0..10В | Аналоговый Выход 0-10В на приточный вентилятор |
| ВВ 0..10В | Аналоговый Выход 0-10В на вытяжной вентилятор |
| Клапан 0..10В | Аналоговый Выход 0-10В на электропривод водяного клапана |
| SSR | Выход на твердотельное реле, 3-32 VDC. Обязательно использовать радиатор охлаждения совместно с твердотельным реле. |
Интерфейсные разъемы и кнопки:
| USB 2.0 разъем | 1шт. Для обновления ПО с флешкарты |
| Ethernet разъем | 1шт. |
| Кнопка | 1шт. Для сброса настроек контроллера |
Руководство пользователя, электрические схемы доступны для скачивания в разделе "Документы" в формате PDF, DWG (Автокад)
Инструкции
Облачный сервис RCSERVER
Программное обеспечение
- Прошивка для контроллера "М3-Сити"
- Прошивка панели управления ПУ-3 для контроллера "М3-Сити"
- Журнал обновлений прошивок
- Командный файл для конфигурирования контроллера M3-СИТИ
