Схема приточно вытяжной вентиляции пластинчатый рекуператор

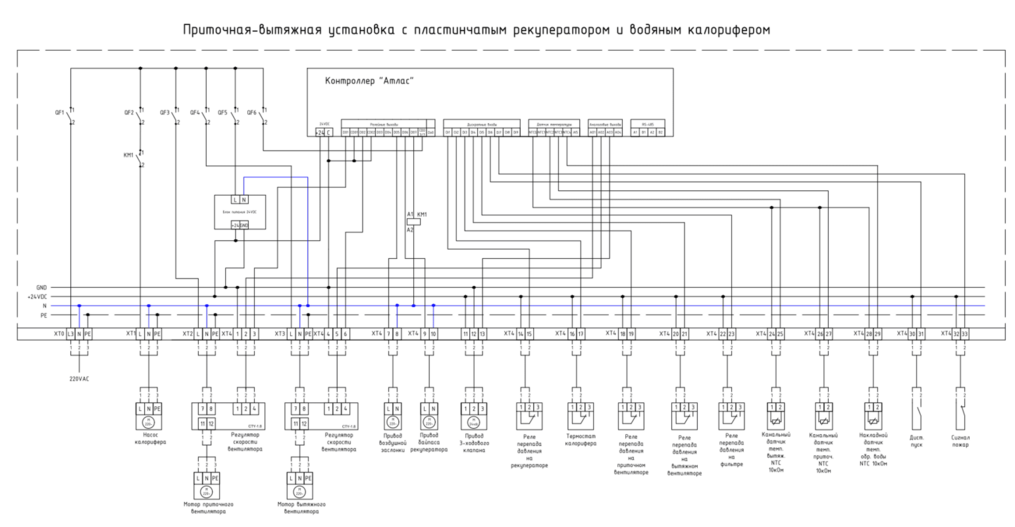

Приточная-вытяжная установка с пластинчатым рекуператором и водяным калорифером

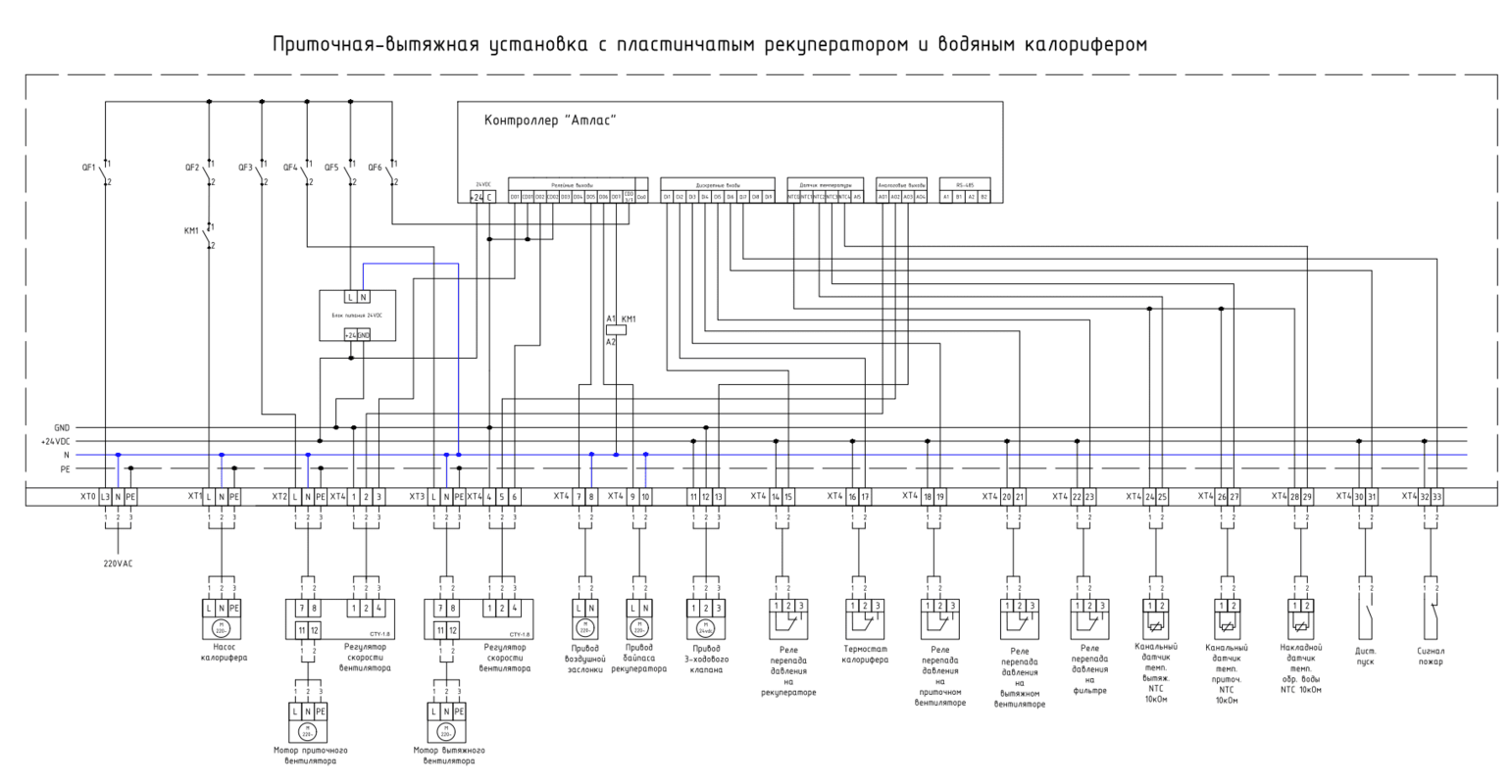

Вариант электрической схемы подключения контроллер Атлас с пластинчатым рекуператором и водяным калорифером

В данной схеме мы рассмотрим подключение к системе, состоящей из:

1. Приточного и вытяжного вентиляторов (обычно однофазные через регулятор скорости вентилятора или EC-вентиляторы);
2. Пластинчатого рекуператора;
3. Водяного калорифера (нагреватель с трёхходовым клапаном и насосом);
4. Фильтров, заслонок, датчиков.

Задача контроллера — поддерживать заданную температуру притока, защищать калорифер от замерзания, управлять скоростью вентиляторов и обеспечивать безопасную работу.

1. Что понадобится из оборудования

1. Контроллер «Атлас» (базовый блок);
2. Выносная панель ПУ-3 (опционально, но удобно);

Датчики:

3. Приточного воздуха - канальный датчик температуры (после калорифера);
4. Обратной воды - накладной датчик температуры (на входе в калорифер или на выходе из него — для защиты от замерзания);
5. Перепада давления на фильтрах;
6. Датчик температуры вытяжки;

Исполнительные устройства:

7. Частотные преобразователи или регулятор скорости для вентиляторов CTY-1.8 (если не EC);
8. Сервопривод трёхходового клапана (обычно 0-10В, 230В или 24В).
9. Циркуляционный насос калорифера (220В);
10. Приводы воздушных заслонок (приточная и вытяжная, обычно 230В или 24В);
11. Контакторы для включения вентиляторов (если не через ПЧ).

2. Структура подключения к контроллеру «Атлас»

AI (аналоговые входы) — для термосопротивлений NTC 10k и датчиков с сигналом 0-10В (AI5)
DI (дискретные входы) — для контактов (заслонка открыта/закрыта, авария, противопожарный сигнал, защита калорифера).
AO (аналоговые выходы) — 0-10В для управления сервоприводом клапана и скоростью вентиляторов.
DO (релейные выходы) — контакты 230В могут использоваться для включения насоса, заслонок, контакторов, предпускового прогрева.

3. Пошаговая инструкция по подключению контроллера «Атлас»

Шаг 1. Монтаж контроллера Атлас в щит

Установите контроллер на DIN-рейку внутри электрощита.
Предусмотрите отдельные автоматические выключатели для питания контроллера, вентиляторов, насоса и сервопривода.
Разведите силовые и слаботочные линии в разные кабель-каналы.

Шаг 2. Подключение датчиков

Температура притока: Устанавливается в воздуховоде после калорифера на расстоянии не менее 1 м. Подключить к NTC 3.
Температура обратной воды: Датчик на трубе обратки калорифера Подключить к NTC 4. Это критично для защиты от замерзания!
Датчик загрязнения фильтра: Дифференциальный прессостат подключить к DI5  (как дискретный сигнал).

Шаг 3. Подключение заслонок, приводов.

Привод воздушной заслонки обычно с электроприводами 230В. Контроллер выдает сигнал DO (реле) на их открытие. В нашей схеме подключаем к DO5. Важно: сначала должна открыться заслонка, только потом включаться вентилятор. Это реализуется логикой контроллера (интерлок). Для этого в конфигурации контроллера обязательно нужно указать время открытия заслонки в секундах. Время открытия указано на шильде используемого электропривода.

Привод управления байпасом подключаем к DO6. Контроллер также обеспечит включение байпас через цифровой выход, когда это будет необходимо.

Шаг 4. Подключение насоса калорифера

Насос (обычно 230В) включается реле контроллера (DO7) через контактор. Насос должен работать всегда, когда есть потребность в нагреве, и ещё некоторое время после останова вентилятора для вывода остаточного тепла.

Шаг 5. Подключение сервопривода трёхходового клапана

Сервопривод может быть двух типов: термомеханический (не подходит для точного регулирования) или электрический с сигналом 0-10В. Второй подключается к AO3 (сигнал) и GND, а питание 24В в нашем случае — от  источника питания, например HDR-30-24. Контроллер будет плавно менять положение клапана для поддержания температуры притока.

Шаг 6. Подключение вентиляторов к контроллеру Атлас

В нашей схеме применяются однофазные вентиляторы 230В, с управлением через регуляторы скорости CTY-1.8, на который подаётся сигнал включения (DO1 и DO2) и управляющие 0-10В с контроллера (AO1 и AO2) соответственно для управления приточным и вытяжным вентилятором.

В простом варианте (вкл.выкл.) можно использовать реле любого свободно цифрового выхода DO для контактора, но тогда скорость не регулируется.

Шаг 7. Подключение защиты калорифера (противозаморозка)

Датчик обратной воды подключенный к AI NTC4 контролирует температуру воды. Если она падает ниже +5°C (настраивается), контроллер должен:

Закрыть наружную заслонку.
Полностью открыть клапан калорифера.
Включить насос.
Если температура продолжает падать, остановить вентилятор и отправить аварию.
Также полезно добавить ручной сброс аварии.

Шаг 8. Настройка логики работы в контроллере

После подключения необходимо сконфигурировать «Атлас» через меню контроллера или его встроенный веб-интерфейс, для этого нужно подключить контроллер в локальную сеть или через rc-server, предварительно зарегистовавшись в нём и добавив контроллер в учетную запись.

Подробный алгоритм конфигурации контроллера представлен в документации.

Вам нужно в соответствии с подключенными входами \ выходами рассмотренной схемы перенести данные в конфигурацию контроллера, выставить необходимые значения температур, расход вентилятора на каждой скорости, указать мощности калорифера, установить порядок компонентов, указать, что должен сделать контроллер при срабатываении той или иной Аварии, по желанию настроить работу по расписанию и запустить установку.

4. Типичные ошибки в схемах приточной вентиляции

- Нет защиты по температуры обратной воды — при замерзании вода разорвёт калорифер.
- Вентилятор включается раньше, чем откроется заслонка — возникает шум, перегрузка, а зимой холодный воздух ударит в калорифер.
- Неправильный подбор сервопривода — если клапан медленный (более 2 минут), температура притока будет колебаться.

Скачать электрическую схему шкафа Приточно-вытяжной установки с пластинчатым рекуператором и водяным калорифером в формате PDF можно здесь.

Скачать электрическую схему шкафа Приточно-вытяжной установки с пластинчатым рекуператором и водяным калорифером в формате DWG можно здесь.

В статье подробно рассмотрели вариант подключения датчиков и исполнительных, регулирующих устройств к контроллеру Атлас.
